LVS是什么原理

LVS是什么?

LVS，全称Linux Virtual Server，是国人章文嵩发起的一个开源项目。
在社区具有很大的热度，是一个基于四层、具有强大性能的反向代理服务器。
早期使用lvs需要修改内核才能使用，但是由于性能优异，现在已经被收入内核。

LVS通过工作于内核的ipvs模块来实现功能，其主要工作于netfilter 的INPUT链上。
而用户需要对ipvs进行操作配置则需要使用ipvsadm这个工具。
ipvsadm主要用于设置lvs模型、调度方式以及指定后端主机。

LVS中的角色

LVS的一些相关术语

LVS的模型中有两个角色：
调度器:Director，又称为Dispatcher，Balancer
调度器主要用于接受用户请求。
真实主机:Real Server，简称为RS。
用于真正处理用户的请求。

而为了更好地理解，我们将所在角色的IP地址分为以下三种：
Director Virtual IP:调度器用于与客户端通信的IP地址，简称为VIP
Director IP:调度器用于与RealServer通信的IP地址，简称为DIP。
Real Server : 后端主机的用于与调度器通信的IP地址，简称为RIP。

LVS的三种调度模式

LVS-NAT      Network Address Transform

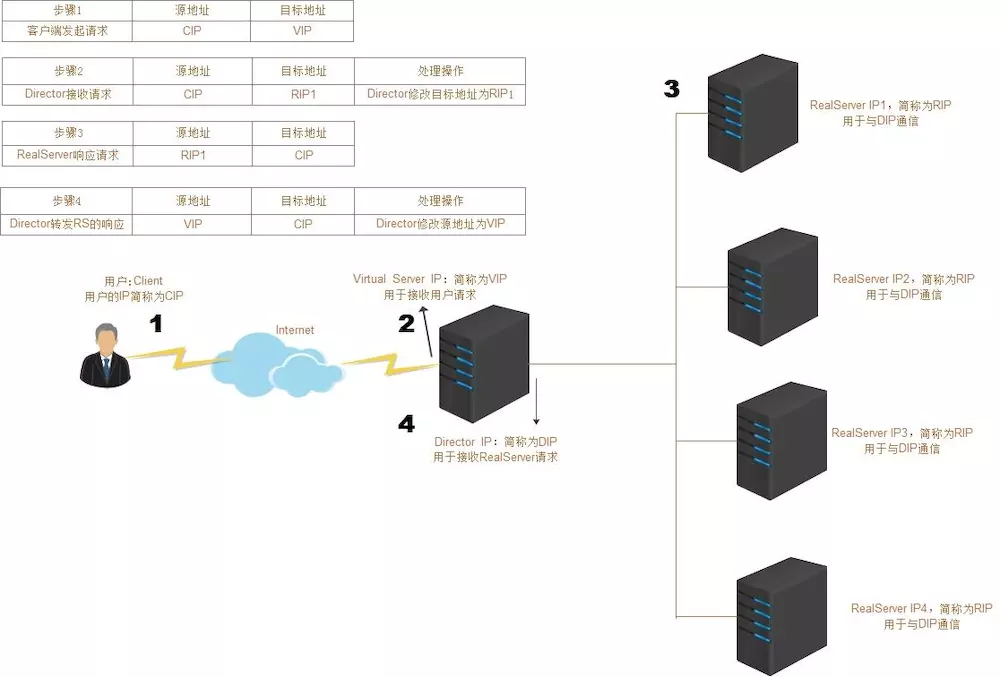

示意图和调度步骤

基于ip伪装MASQUERADES，原理是多目标DNAT。
所以请求和响应都经由Director调度器。

LVS-NAT的优点与缺点

优点：

• 支持端口映射

• RS可以使用任意操作系统

• 节省公有IP地址。
  RIP和DIP都应该使用同一网段私有地址，而且RS的网关要指向DIP。
  使用nat另外一个好处就是后端的主机相对比较安全。

缺点：

• 请求和响应报文都要经过Director转发;极高负载时，Director可能成为系统瓶颈。
  就是效率低的意思。

LVS-TUN      IP Tuneling

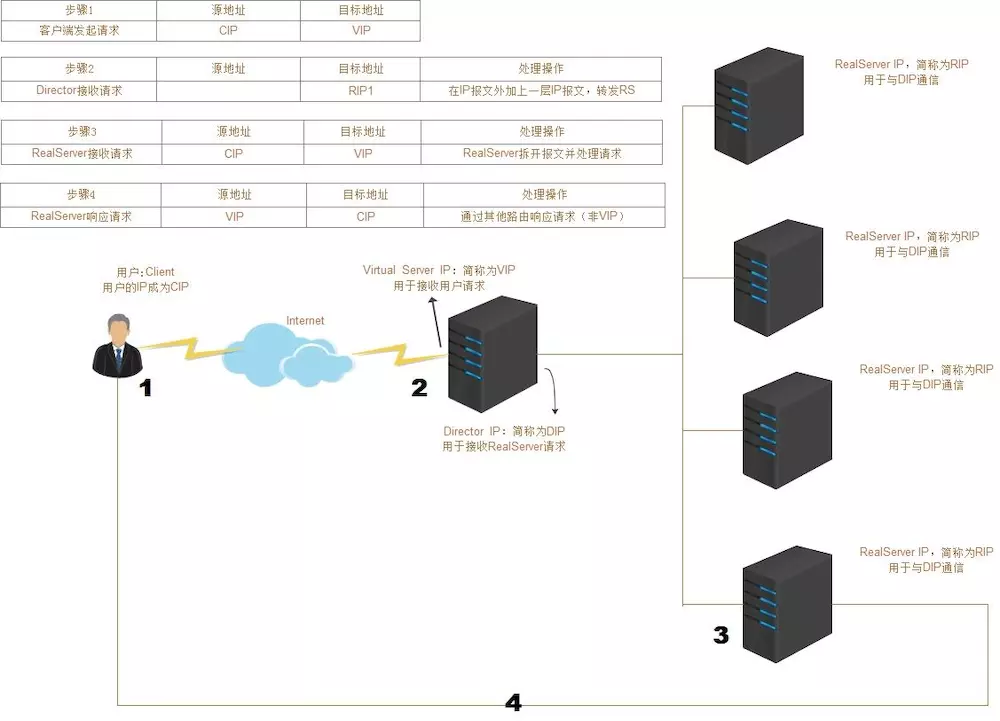

示意图和调度步骤

原理：

基于隧道封装技术。在IP报文的外面再包一层IP报文。
当Director接收到请求的时候，选举出调度的RealServer
当接受到从Director而来的请求时，RealServer则会使用lo接口上的VIP直接响应CIP。
这样CIP请求VIP的资源，收到的也是VIP响应。

LVS-TUN的优点与缺点

优点：

• RIP,VIP,DIP都应该使用公网地址，且RS网关不指向DIP;
  只接受进站请求，解决了LVS-NAT时的问题，减少负载。
  请求报文经由Director调度，但是响应报文不需经由Director。

缺点：

• 不指向Director所以不支持端口映射。

• RS的OS必须支持隧道功能。

• 隧道技术会额外花费性能，增大开销。

LVS-DR     Direct Routing

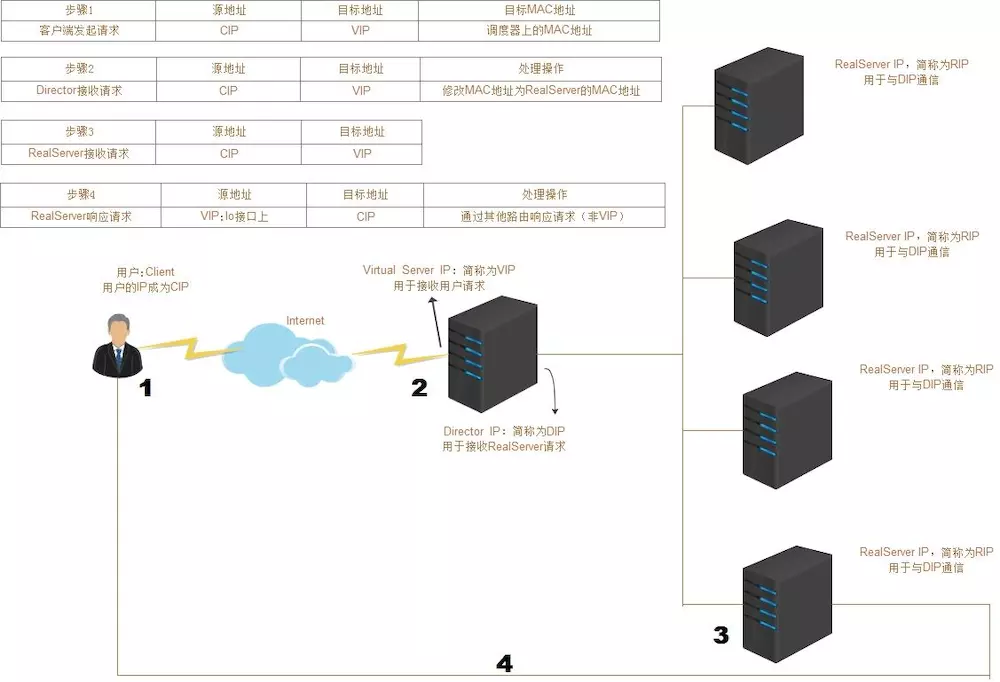

示意图和调度步骤

LVS-DR

原理

当Director接收到请求之后，通过调度方法选举出RealServer。
讲目标地址的MAC地址改为RealServer的MAC地址。
RealServer接受到转发而来的请求，发现目标地址是VIP。RealServer配置在lo接口上。
处理请求之后则使用lo接口上的VIP响应CIP。

LVS-DR的优点与缺点

优点：

• RIP可以使用私有地址，也可以使用公网地址。
  只要求DIP和RIP的地址在同一个网段内。

• 请求报文经由Director调度，但是响应报文不经由Director。

• RS可以使用大多数OS

缺点：

• 不支持端口映射。

• 不能跨局域网。

总结：

三种模型虽然各有利弊，但是由于追求性能和便捷，DR是目前用得最多的LVS模型。

LVS的八种调度方法

静态方法:仅依据算法本身进行轮询调度

• RR:Round Robin,轮调
  一个接一个，自上而下

• WRR:Weighted RR，加权论调
  加权，手动让能者多劳。

• SH:SourceIP Hash
  来自同一个IP地址的请求都将调度到同一个RealServer

• DH:Destination Hash
  不管IP，请求特定的东西，都定义到同一个RS上。

动态方法:根据算法及RS的当前负载状态进行调度

• LC:least connections(最小链接数)
  链接最少，也就是Overhead最小就调度给谁。
  假如都一样，就根据配置的RS自上而下调度。

• WLC:Weighted Least Connection (加权最小连接数)
  这个是LVS的默认算法。

• SED:Shortest Expection Delay(最小期望延迟)
  WLC算法的改进。

• NQ:Never Queue
  SED算法的改进。

• LBLC:Locality-Based Least-Connection,基于局部的的LC算法
  正向代理缓存机制。访问缓存服务器，调高缓存的命中率。
  和传统DH算法比较，考虑缓存服务器负载。可以看做是DH+LC
  如果有两个缓存服务器
  1.只要调度到其中的一个缓存服务器，那缓存服务器内就会记录下来。下一次访问同一个资源的时候也就是这个服务器了。   (DH)
  2.有一个用户从来没有访问过这两个缓存服务器，那就分配到负载较小的服务器。LC

LBLCR:Locality-Based Least-Connection  with  Replication(带复制的lblc算法)
缓存服务器中的缓存可以互相复制。
因为即使没有，也能立即从另外一个服务器内复制一份，并且均衡负载

man ipvsadm有讲这几种动态或者静态的rs调度方法

配置LVS-DR

本文中的主机系统均为CentOS7.1，Apache2.4，数据库：MariaDB-5.5.50

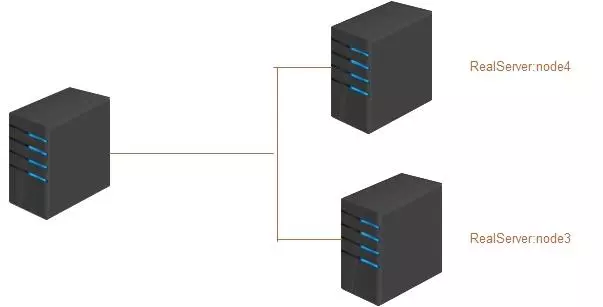

实验拓扑：

(1)在Director上配置VIP和DIP

  [root@bc ~]# vim /etc/sysconfig/network-scripts/ifcfg-eno16777736
    TYPE=Ethernet
    BOOTPROTO="static"
    DEFROUTE=yes
    PEERDNS=yes
    PEERROUTES=yes
    NAME=eno16777736
    DEVICE=eno16777736
    ONBOOT=yes
    IPADDR="192.168.2.201"
    NETMASK="255.255.255.0"
    DNS1="192.168.2.1"
    GATEWAY="192.168.2.1"[root@bc ~]# vim /etc/sysconfig/network-scripts/ifcfg-eno16777736:0
    TYPE=Ethernet
    BOOTPROTO="static"
    NAME=eno16777736:0
    ONBOOT=yes
    IPADDR="192.168.2.211"
    NETMASK="255.255.255.0"
    DNS1="192.168.2.1"
    GATEWAY="192.168.2.1"
    ONPARENT=yes

重启网络之后查看配置

[root@bc ~]# service NetworkManager stop
  Redirecting to /bin/systemctl stop  NetworkManager.service
[root@bc ~]# service network restart
  Restarting network (via systemctl):                        [  OK  ]
[root@bc ~]# ifconfig
  eno16777736: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.2.201  netmask 255.255.255.0  broadcast 192.168.2.255
        inet6 fe80::250:56ff:fe3c:d757  prefixlen 64  scopeid 0x20<link>
        ether 00:50:56:3c:d7:57  txqueuelen 1000  (Ethernet)
        RX packets 88853  bytes 14843664 (14.1 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 79195  bytes 6551143 (6.2 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

  eno16777736:0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 192.168.2.211  netmask 255.255.255.0  broadcast 192.168.2.255
        ether 00:50:56:3c:d7:57  txqueuelen 1000  (Ethernet)

  lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 0  (Local Loopback)
        RX packets 12998  bytes 1140269 (1.0 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 12998  bytes 1140269 (1.0 MiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

(2)Director使用ipvsadm修改创建ipvs规则

[root@bc ~]# ipvsadm -A -t 192.168.2.211:80 -s rr
[root@bc ~]# ipvsadm -a -t 192.168.2.211:80 -r 192.168.2.203 -g
[root@bc ~]# ipvsadm -a -t 192.168.2.211:80 -r 192.168.2.204 -g
[root@bc ~]# ipvsadm -L -n
IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.2.211:80 rr
  -> 192.168.2.203:80             Route   1      0          0
  -> 192.168.2.204:80             Route   1      0          0

(3)RealServer安装httpd

[root@node3 ~]# yum install httpd -y
[root@node4 ~]# yum install httpd -y

可以在里面放一个Wordpress,也可以简单echo几个字到index.html
(4)node3和node4修改RealServer内核参数

echo "1" > /proc/sys/net/ipv4/ip_forward
echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
ifconfig lo:0 192.168.2.211/32 broadcast 192.168.2.211 up
route add -host 192.168.2.211 dev lo:0

修改内核参数，并且配置VIP地址到RealServer的loopback接口上。
那样的话，当RealServer接到从Director转发而来的数据报文时，RealServer也不会丢弃报文。
同时，修改了RealServer的参数，局域网内的arp表就只有Director有VIP。
RealServer的的机器上有VIP这件事，只有RealServer自己知道。
这样可以保证，当请求到来的时候，第一个会送到Director那里去。

(5)测试结果

[root@node3 httpd]# vim  /var/log/httpd/access_log
[root@node4 httpd]# vim  /var/log/httpd/access_log

效果差不多就是这样:
因为我们使用了RR静态调度方法,所以这node3和node4的请求是一人一个。
